Beschreibung

• kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation zur Absicherung der
Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch
verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf" gemäß
EN 1717 sowie DIN EN 13077 Typ AB.
• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten,
1,5 m Netzkabel mit Schukostecker, einem Einspeisebehälter aus Kunststoff mit mechanischer
Trinkwassernachspeisung, einer Tragekonsole zur Wand- und Bodenbefestigung sowie einer Abdeckhaube
aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung.
• verfügt über eine mehrstufige und selbstansaugende Kreiselpumpe aus Edelstahl, im kompaktem
Design, robust und korrosionsbeständig. Die Pumpe verfügt über eine gute Effizienz und
Leistung, ist einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im
System vorhanden ist, aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder
aus einem Technopolymer für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem
Asynchronmotor und einer Spannung von 220 V - 240 V mit 50 Hz im Netz sowie mit integriertem
Überhitzungsschutz. Die Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR
abgedichtet, der Motor ist luftgekühlt, deswegen darf die
Umgebungstemperatur nicht höher als 40 °C sein. Der Motor kann mit 20 zulässigen Anläufen pro
Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden Starts immer mindestens
1 Minute betragen muss. Die maximale Ansaugtiefe der Pumpe beträgt 8 m, der maximale
Betriebsdruck liegt bei 6 bar und die Temperatur des geförderten Mediums muss zwischen +5 °C
und +35 °C liegen.
• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet
und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem
Schaltautomat der iSplit ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss
von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden
das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen
Rückschlagventil und einer automatischen Reset-Funktion.
• enthält einen Einspeisebehälter aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach
DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in
den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil
mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.
• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und
zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum
verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25%
weniger Geräuschbelastung), ein breites Absorptionsspektrum besitzt, extrem
brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist.
• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem
Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral
(ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen
+0 °C und + 40 °C liegt. Die Umgebungstemperatur muss zwischen +5 °C und +40 °C liegen, der
maximale Betriebsdruck ist 6 bar und das System darf nur in einer trockenen und frostfreien Umgebung
installiert werden.

LIEFERUMFANG

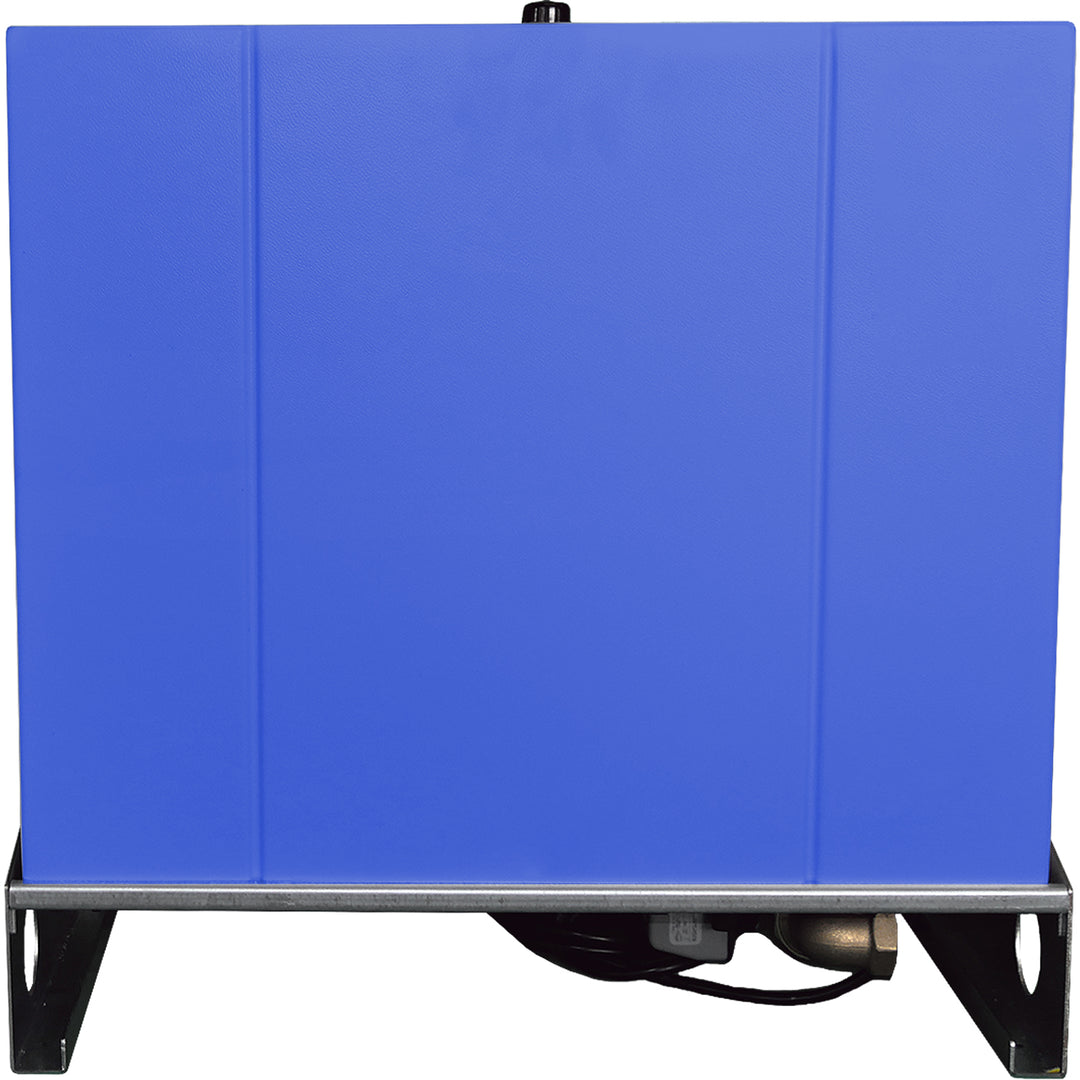

Trinkwassertrennstation TW-Matic Profi, bestehend aus:
- mehrstufiger, selbstansaugender Kreiselpumpe
- elektronischem Pumpenschaltautomat mit Manometer, Wasserschlagdämpfer und
Rückschlagventil
- Einspeisebehälter aus MDPE (Kunststoff) mit 18 Liter Nenn- und 5 Liter Nutzvolumen, freiem
Auslauf Typ AB und mechanischem Schwimmerventil DN 17
- Standard mit schwarzer Abdeckhaube aus ABS und in SG-Version schwarze Abdeckhaube aus
ABS mit verklebter Schalldämmung
- Wandhalterung mit Befestigungsmaterial
