Beschreibung

• kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation zur Absicherung der
Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch
verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf" gemäß
EN 1717 sowie DIN EN 13077 Typ AB.
• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, 1,5 m Netzkabel
mit Schukostecker und einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung.
• mit mehrstufiger und normalansaugender Kreiselpumpe, die robust und zuverlässig ist. Die
Hydraulik der Pumpe besteht größtenteils aus Edelstahl mit Laufrädern aus einem thermoplastischen
Kunststoff und einer Gleitringdichtung aus Keramik und Graphite. Die Pumpe besitzt einen
einphasigen, luftgekühlten Motor mit integriertem Überhitzungsschutz sowie einer Spannung von
220 - 240 V bei einer Frequenz von 50 Hz im Netz und sollte nicht mehr als 20 Anlaufvorgänge
pro Stunde leisten.
• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet
und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem
Schaltautomat der ecoSplit ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem
Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden
das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem
speziellen Rückschlagventil und einer automatischen Reset-Funktion.
• enthält einen Einspeisebehälter aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN
EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den
Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit
PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.
• Einspeisebehälter auch als technische Plattform für Pumpe und Steuerung, welcher zur Bodenaufstellung
oder Wandaufhängung geeignet ist.
• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem
Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral
(ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0 °C und + 40 °C liegt.
Die Umgebungstemperatur muss zwischen +5 °C und +35 °C liegen, der maximale Betriebsdruck
ist 6 bar und das System darf nur in einer trockenen und frostfreien Umgebung installiert werden.

LIEFERUMFANG

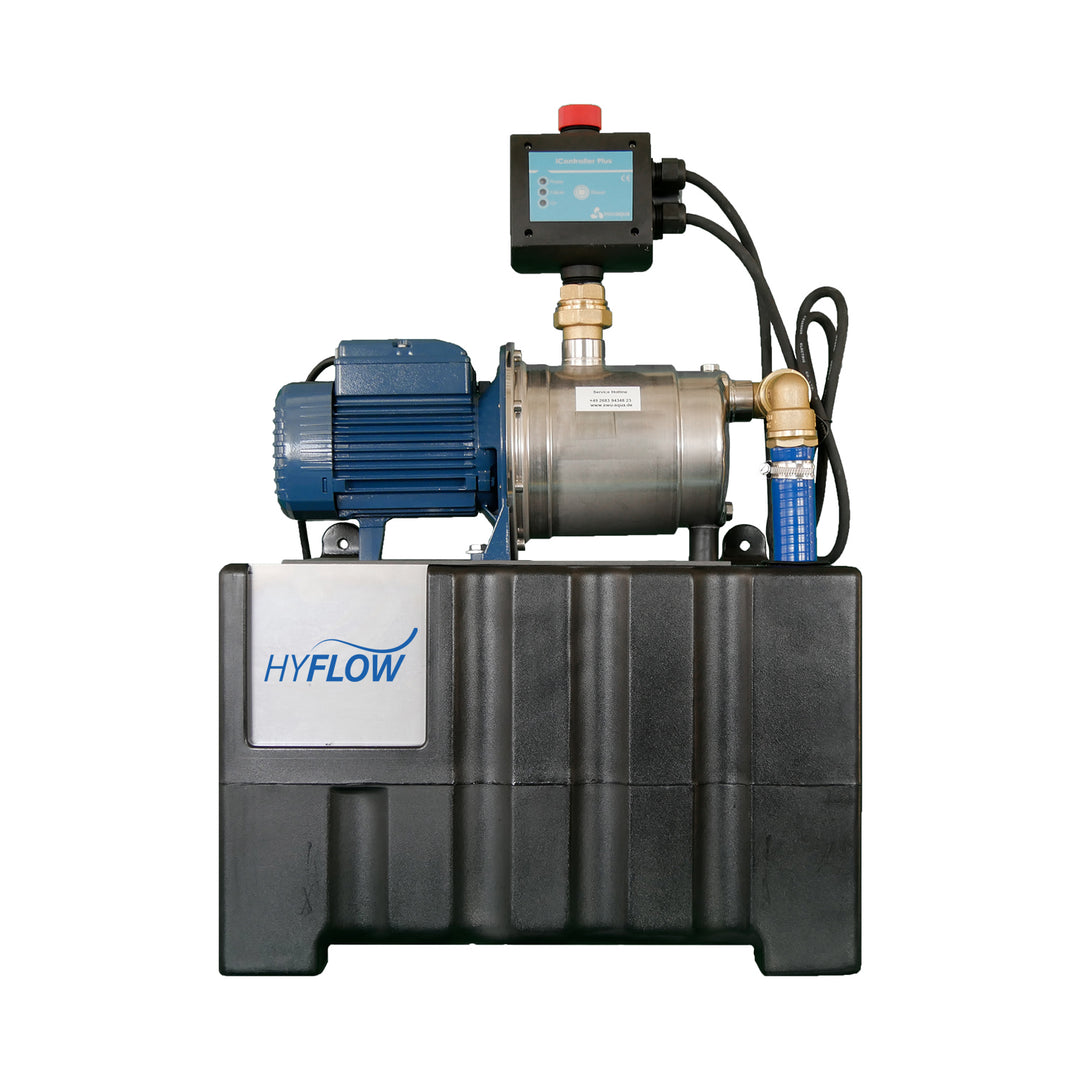

Trinkwassertrennstation TW-Matic Eco, bestehend aus:
- mehrstufiger, selbstansaugender Kreiselpumpe
- elektronischem Pumpenschaltautomat mit Manometer, Wasserschlagdämpfer und
Rückschlagventil
- Einspeisebehälter aus MDPE (Kunststoff) mit 24 Liter Nenn- und 7 Liter Nutzvolumen, freiem
Auslauf Typ AB und mechanischem Schwimmerventil DN 17 sowie Laschen zur
Wandaufhängung
- Wandhalterung mit Befestigungsmaterial
