Beschreibung

• kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation zur Absicherung der Trinkwasserinstallation
gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der
Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf" gemäß
• EN 1717 sowie DIN EN 13077 Typ AB.
• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, 1,5 m Netzkabel
mit Schukostecker, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung,
einer feuerverzinkten Tragekonsole zur Wand- und Bodenbefestigung sowie einer Abdeckhaube
aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung.
• erfügt über eine mehrstufige und selbstansaugende Kreiselpumpe aus Edelstahl, im kompaktem
Design, robust und korrosionsbeständig. Die Pumpe verfügt über eine gute Effizienz und Leistung, ist
einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im System vorhanden
ist, aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder aus einem Technopolymer
für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem Asynchronmotor und einer
Spannung von 220 V - 240 V mit 50 Hz im Netz sowie mit integriertem Überhitzungsschutz. Die
Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR abgedichtet, der Motor ist
luftgekühlt, deswegen darf die Umgebungstemperatur nicht höher als 40 °C sein. Der Motor kann mit
20 zulässigen Anläufen pro Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden
Starts immer mindestens 1 Minute betragen muss. Die maximale Ansaugtiefe der Pumpe beträgt 8
m, der maximale Betriebsdruck liegt bei 6 bar und die Temperatur des geförderten Mediums muss
zwischen +5 °C und +35 °C liegen.
• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet
und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat
der iSplit ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter
/ Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der
Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und
einer automatischen Reset-Funktion.
• enthält einen Einspeisebehälter aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077
zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter
erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer
gemäß EN 1717 sowie DIN EN 13077 Typ AB.
• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur
optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum
verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung),
ein breites Absorptionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe
chemische Beständigkeit aufweist.
• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten,
die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den
Eigenschaften von Wasser) und deren Temperatur zwischen +0°C und + 40°C liegt. Die Umgebungstemperatur
muss zwischen +5 °C und +40 °C liegen, der maximale Betriebsdruck ist 6 bar und das
System darf nur in einer trockenen und frostfreien Umgebung installiert werden.

LIEFERUMFANG

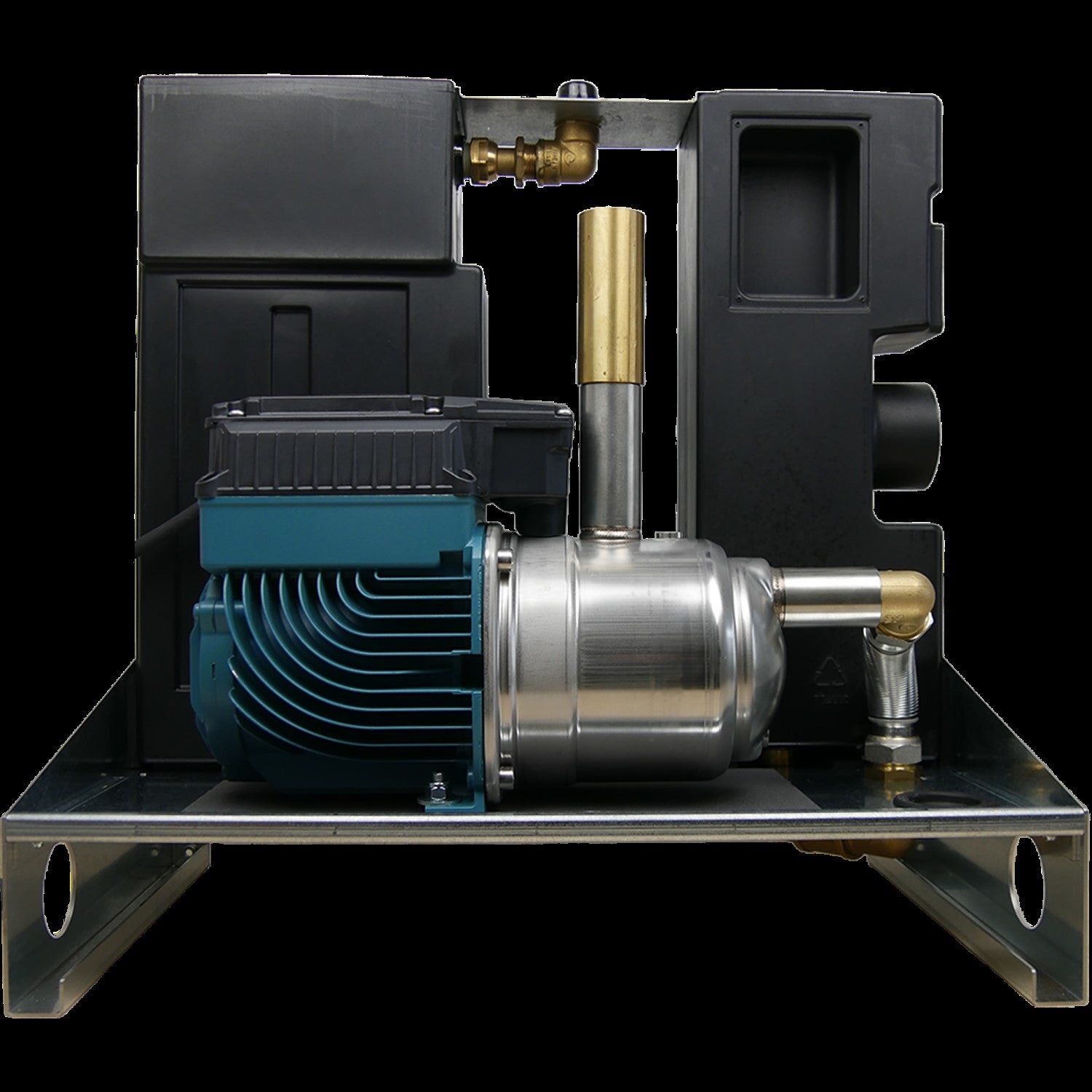

Trinkwassertrennstation TW-Matic ID Expert, bestehend aus:
- mehrstufiger, normalansaugender und luftgekühlter Hocheffizienz-Kreiselpumpe
- elektronischer Steuerung "on-Board" mit Frequenzumrichter, integriertem digitalen
Manometer, Druck- und Srömungssensor angeschlossen über 3-Wege-Ventil, Wandler für den
Innendruck, Sensor zur Überwachung der Stromstärke, Bedienfeld mit LCD-Display und verschiedenen
Drucktasten
- Rückschlagventil aus Edelstahl
- Einspeisebehälter aus MDPE (Kunststoff) mit 18 Liter Nenn- und 5 Liter Nutzvolumen, freiem
Auslauf Typ AB und mechanischem Schwimmerventil DN 17
- 2 Liter Ausdehungsgefäß
- Standard mit schwarzer Abdeckhaube aus ABS und in SG-Version schwarze Abdeckhaube aus
ABS mit verklebter Schalldämmung
- Wandhalterung mit Befestigungsmaterial

Technische Daten
TW-Matic ID Expert 555
Art.-Nr. S32671
Förderhöhe maximal (Hmax) 55 m
Förderstrom maximal (Qmax) 5,0 m3/h
Anlagenhöhe max. 35 m (ab 15m druckseitig zusätzliches RSV)
Einschaltdruck einstellbar 1,8 bar - 4,7 bar (werksseitige Einstellung 3,5bar)
Ausschaltdruck druckabhängig
Schutzklasse Pumpe IP X4
Pumpentyp selbstansaugende, mehrstufige Kreiselpumpe
Spannung 1 ~ 230 V / 50 Hz (220V - 240 V)
Nennstrom 2,8 A
Motorleistung P1 650 W
Motorleistung P2 570 W
